2017年《测绘案例分析》真题[网络版](8题)

共8题贡献人:testking发布时间:2019/3/30 13:38:35


  • [问答]

    第1题:地铁施工测量。
    1、地铁东西走向,地铁站采用明挖法进行施工,设计的基坑大小为长200米,宽60米,深30米[1];区间隧道采用盾构法进行施工[2]。
    2、已有资料:
    (1)地铁沿线按GNSS C级网精度要求测制的首级平面控制网点;
    (2)沿线按二等水准测量精度测制的水准点。
    3、已有设备[3]:
    (1)双频GNSS接收机4台,标称精度5mm+2ppm;
    (2)高精度测量机器人1台,测角精度1秒,测距精度1mm+1ppm;
    (3)DS05数字水准仪一台;
    (4)高精度陀螺仪一台,精度5秒。
    4、主要任务:
    (1)施工控制网的建立与复测;(2)基坑变形监测;(3)施工放样。
    5、现场作业
    为方便施工,在建立地表施工控制网时,沿着基坑边[4]布设了两个带强制对中装置的观测墩A、B作为施工控制点,以A、B为工作基点[5],进行基坑变形监测和联系测量;为保证地下控制网与地面控制点的坐标系一致[6],在基坑底面布设了C、D两点,作为地下导线控制的起点[7],C、D距离约180米。
    问题:
    1、水准仪每千米测量高程中误差。
    2、选用合适的设备和方法,确定A、B两点平面坐标和高程,需要写出主要的作业流程。
    3、选用合适的设备和方法,确定C、D两点的三维坐标(Xc、Yc、Zc)、(Xd、Yd、Zd)[8](写出主要的作业流程),并写出根据坐标计算CD边坐标方位角αCD的公式[9]。

    答案:

    解答:

  • [问答]

    第2题

    答案:

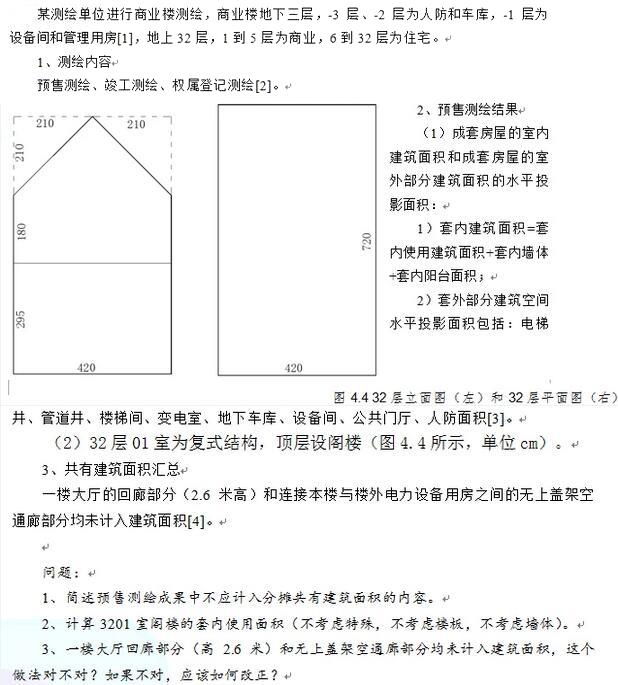

    解答:1、简述预售测绘成果中不应计入分摊共有建筑面积的内容。

    预售测绘成果中不应计入分摊共有建筑面积的内容有:
    (1)套内建筑面积。
    (2)-2层的地下车库建筑面积和-3层的人防部分建筑面积。
    2、计算3201室阁楼的套内使用面积(不考虑特殊,不考虑楼板,不考虑墙体)。
    单位应取平方米,题目中没有提到单位,且标注为厘米,不符合规范要求。
    (1)阁楼低于2.2米部分长度计算
    因阁楼斜面呈45°,低于2.2米部分的长度S1以下式计算
    D1=(2.2-1.8)*2=0.8m(每侧0.4m)。
    (2)阁楼高于2.2米部分长度计算
    D2=4.2-0.8=3.4m
    (3)套内使用面积计算
    S=3.4*7.2=24.48m2
    3、一楼大厅回廊部分(高2.6米)和无上盖架空通廊部分均未计入建筑面积,这个做法对不对?如果不对,应该如何改正?

    做法不对,分析如下:
    (1)一楼大厅回廊部分层高高于2.2米(2.6米),应计入全建筑面积。
    (2)无上盖架空通廊部分不计入建筑面积。
    故应把一楼大厅回廊部分建筑面积计入,对成果予以纠正。

  • [问答]

    第3题

    问题:

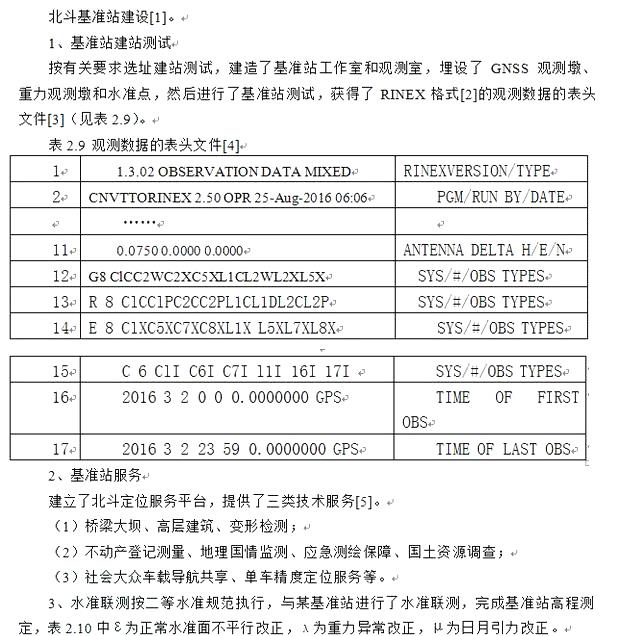

    1、简述表2.9中,第二栏第13、14、15行的第一个字母的含义。
    2、针对三类服务,该平台分别提供什么级别的精度服务。
    3、计算表2.10中Ⅱ02,Ⅱ04的高程值(要过程)。

    答案:

    解答:1、简述表2.9中,第二栏第13、14、15行的第一个字母的含义。

    第二栏第13、14、15行第一个字母,R对应GLONASS系统,E对应GALILEO系统,C对应COMPASS系统。
    2、针对三类服务,该平台分别提供什么级别的精度服务。

    (1)该平台为桥梁大坝、高层建筑、变形监测等提供毫米级精度服务;
    (2)该平台为不动产登记测量、地理国情监测、应急测绘保障、国土资源调查等提供厘米级精度服务;
    (3)该平台为社会大众车载导航、单车精度定位等提供米级精度服务。

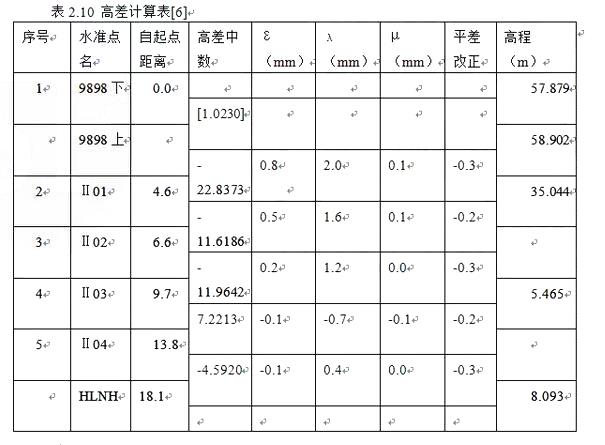

    3、计算表2.10中Ⅱ02,Ⅱ04的高程值(要过程)。

    hⅡ02=5.044-11.6186+(0.5+1.6+0.1-0.2)/1000=23.4274m
    四舍五入后在表格中填入23.427m
    hⅡ04=5.465+7.2213+(-0.1-0.7-0.1-0.2)/1000=12.6852m
    四舍五入后在表格中填入12.685m
    注:用计算得到的Ⅱ02高程数据23.427m计算Ⅱ03,有下式:
    hⅡ03=23.427-11.9642+(0.2+1.2+0-0.3)/1000=11.4639m
    与表格中的Ⅱ03高程值5.465m不符,疑为题目数据错误。
    从Ⅱ03高程值5.465m反推也可得到Ⅱ02高程值,但与起算点传算路线不符,不应采用。

  • [问答]

    第4题: 某单位进行测量以提供实施精准扶贫的测量保障。
    1、区域情况
    该乡属山区,森林覆盖率70%,生态美,欠发达,个别自然村未通公路[1],主要经济来源于耕地、果树,养殖猪、牛、羊。乡政府所在地山间盆地多为低矮建筑,许多被森林覆盖[2]。
    2、已有资料
    (1)2017年卫星数据(全色波段分辨率1m,多光谱分辨率4m)。
    (2)2014年航测成图的1:10000的DLG,包括政区、境界、水系、交通、居民地、土质概况、地貌、地名等。
    (3)2014年1:10000的DEM,间距为5m。
    (4)全乡可获得亚米级卫星导航定位服务,已建成厘米级似大地水准面。
    3、已有仪器[3]
    无人机航摄系统、测量型GNSS接收机、手持GNSS接收机、全站仪、水准仪、手持激光测距仪、移动式测量车、数字摄影测量工作站、遥感图像处理系统、地理信息系统、CASS测图软件、CAD软件。
    4、任务
    (1)测制乡政府周边1平方公里1:1000的DLG[4];
    (2)全乡1米分辨率彩色DOM[5];
    (3)对已有1:10000的DLG数据中扶贫所需要的数据进行更新,包括境界、水系、居民地、交通、植被、地名等要素,同时对当前已种植的果园、茶园,其他经济作物(面积>2亩)进行调查采集[6];
    (4)逐户采集全乡范围内的贫困户空间分布信息[7],包括户主、姓名、家庭人口、收入致贫原因、所属村名、房屋位置[8]。(定位精度10m[9])。
    问题:
    1、简述1:1000的DLG数据生产的主要作业环节,以及选用的仪器和软件。
    2、简述1:10000的DLG数据更新宜采用的作业流程。
    3、简述贫困户空间分布信息采集宜使用的两种技术流程。

    答案:

    解答:

  • [问答]

    第5题:林业资源地理信息系统。
    1、已有数据:
    (1)2016年的1:10000 DLG,2000国家大地坐标系;
    (2)2010年地面分辨率0.5米的1:10000的DOM,2000国家大地坐标系;
    (3)2010年5月,格网间距5米的DEM,2000国家大地坐标系;
    (4)2010年,林业小班数据(林业小班是指按树种等相同属性分类采集的最小林地范围),2000国家大地坐标系;
    (5)2017年,地面分辨率为2.5米的假彩色DOM,1980西安坐标系。
    (6)林业管理业务数据,包括林业局、林业站等空间位置和管理范围,独立坐标系,CAD的.dwg格式。
    2、需要加工的数据:
    (1)利用已有数据,采集2017年林业小班数据,包括空间位置和属性信息[1]。
    (2)编辑处理林业管理数据,生成空间位置和管理范围两个图层[2]。
    3、建库和信息开发要素
    (1)整合上述已有数据和采集加工数据,建立林业资源数据库,坐标全部采用2000坐标系统[3]。
    (2)信息系统功能包括:信息查询,专题制作,森林覆盖范围及防火瞭望塔辅助选址。其中瞭望塔辅助选址在已有有效距离和不考虑树高影响条件下,采用空间分析提供备选位置,要求地势较高,尽可能观察到较大森林范围,交通相对方便[4]。
    问题:
    1、简述采集、编辑处理符合建库要求的2017年森林小班数据和林业管理处业务数据的主要作业步骤。
    2、用空间分析的方法,如何获取2017年该市森林覆盖范围的变化情况。
    3、简述瞭望塔需要哪些已有或加工的数据,各类数据发挥什么作用。

    答案:

    解答:

  • [...]

    第6题:...

    答案:...

    解答:...

    ........
